產品簡介

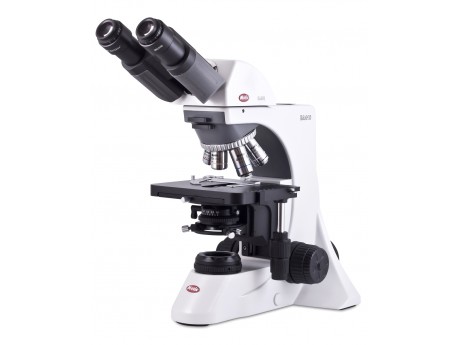

  Motic自主研發的BA410是BA正置系列顯微鏡的旗艦產品，展示了Motic高端顯微鏡在光學領域的超前發展。
BA410提供了高質量且完備的附件功能，滿足了從學校到臨床、實驗室等多學科的研究和應用。并且可與任何Moticam數碼攝像裝置結合使用，獲取高清的顯微圖像。

特點

▲ 顯微鏡機架
遵循人機工程學理論，從用戶使用角度出發，BA410采用了一系列方便舒適的設計。
獨特的Y型機架提供了穩定的結構和更寬闊的使用空間。
低手位的調焦操作和載物臺調節設計，減少操作疲倦感。
簡單可觸的調光手輪及載物臺的隨機限位功能使操作更簡便、更舒適。

▲ 觀察筒
3 0°傾斜的鉸鏈?zhǔn)接^察筒，瞳距調節范圍為4 8 -75mm。
所有BA410觀察筒可配有22mm視場的目鏡, 大視場的目鏡使搜索更迅速更便捷。
BA410同時提供眼點高度器為選配。用戶可根據不同觀察高度進行設置。
除了常規的雙目配置，三目觀察筒可安裝顯微攝影攝像裝置，并帶有以下三種分光比：
1) 100:0 / 20:80
2) 100:0 / 0:100
3) 100:0 / 20:80 / 0:100

▲ 人機工程觀察筒
滿足人機工程學觀察要求，減輕長時間觀察的疲勞感。
變角度雙目觀察筒，頭部變角度范圍:4-30°，瞳距: 55-75mm。
人機工程雙目筒, 頭部變角度范圍:4-30°，瞳距: 55-75mm, 頭部可拉伸范圍: 0-35mm。

▲ 目鏡
結合 Motic CCIS 光學系統，BA410 配有平場、高眼點的10X22mm 大視野目鏡。
即使長時間觀察，也能確保使用者操作舒適。
目鏡屈光度可調裝置，方便使用者根據視力調節。
除了標配10X以外，還有其它的倍數的目鏡供選擇。目鏡可以安裝分劃板。

▲ 轉換器
BA410轉換器采用內定位機械結構，保證不同倍數轉換時準確定位及平滑轉換。
五孔轉換器或六孔轉換器供客戶不同配置需求選擇。

▲ 物鏡
新系列 EC-H 物鏡，鏡片采用多層寬帶鍍膜，增加透過率，提高圖像襯度；鏡片采用符合ROHS環保要求的無鉛光學材質。

▲ 機械載物臺
機械載物臺采用硬質耐磨表面，高硬度、抗腐蝕。
載物臺行程80x53mm, 帶有的旋轉和扭矩調節裝置方便用戶對X和 Y軸控制。
左右手載物臺可供客戶選擇，載物臺游標zui小讀數0.1mm。
載物臺雙片夾定位孔距離的增加，加強了片夾的穩定性及耐用性。

▲ 聚光鏡
BA410 標配 N.A. 0.90 / 0.13 擺進擺出消色差聚光鏡，適用于2X-100X物鏡的觀察。
聚光鏡高度可通過聚光鏡調節手輪調節。
聚光鏡中心可通過聚光鏡托座上的一對調中板手進行調節。
N.A.0.9阿貝聚光鏡（可配相襯推拉板）和轉塔相襯聚光鏡可供選用。

▲ 照明
BA410 集光鏡通過擴大顯微鏡光學元件通光孔徑，減少了大孔徑照明下的衍射效應。
6V/30W 鹵素?zé)艨吕彰飨到y(tǒng)成為顯微鏡成像分辨率和亮度的有力保障。
專用的3W LED模塊與6V/30W鹵素?zé)艋Q設計，更便于用戶進行照明切換。
集光鏡座帶有螺紋旋入濾色片蓋，使濾色片內置于集光鏡上，防止顯微鏡移動或儲存時濾色片跌落。

▲ 相襯暗場觀察附件
BA410 提供適用于相襯和暗場觀察的簡易操作插板。
相襯觀察采用選配的 N.A.0.9 阿貝聚光鏡，結合不同倍率的相襯物鏡 10X、20X、40X、100X 與之相對應的PH1、PH2、PH3相襯插板搭配使用。暗場插板適用于4X-40X 倍率觀察。

▲ 簡易偏光
轉換器上部?jī)蓚€(gè)插槽，可插入檢偏器插片和λ補償片(起補償器作用)。
起偏器安裝在聚光鏡下方或光鏡的濾色片座上。

▲ CCD 接頭
CCD接頭，直徑38mm。
三種接頭倍數分別為: 1x、0.65x、0.5x。

▲ 眼點提升器
觀察位置可通過眼點高度提升器進行調節，每增加一件可提高20mm，可增加三件，總共可提高60mm。

▲ 攝影裝置接口
使用者可通過 BA410 三目鏡筒進行顯微攝影觀察。此系統有 2.5X 和 4X 攝影目鏡供選擇。
攝影接口根據相機型號由相機廠商提供。

▲ 攝像裝置
BA410三目鏡筒，可供使用者外接攝像裝置。

▲ 熒光裝置
BA410可與熒光裝置搭配使用。熒光裝置可同時安裝四個熒光濾色片組。
不同系列的濾光鏡組可以滿足不同觀察應用的需求。
同時，帶有反射鏡的汞燈燈箱使圖像在亮度、均勻性和分辨率都有進一步的提升。

技術規格
