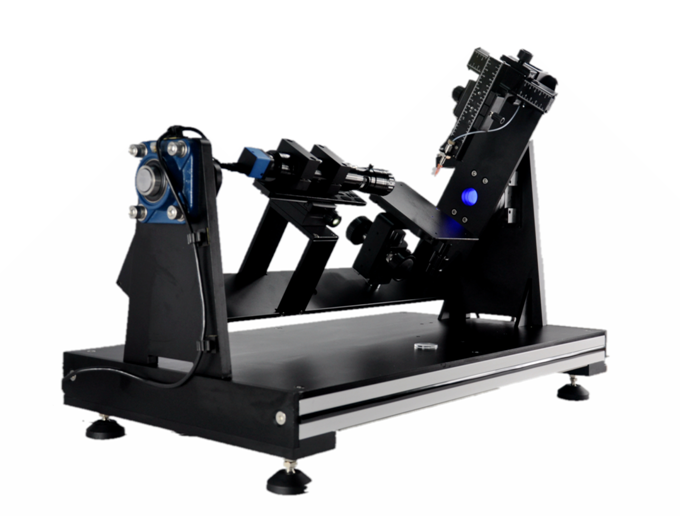

CSCDIC-350接觸角測量?jī)x

  眾所周知，納米材料科學與工程已經成為世界性的研究熱點，在研究納米材料的表面改性時，往往要涉及潤濕接觸角這個概念。所謂接觸角是指在一固體水平平面上滴一液滴，固體表面上的固－液－氣三相交界點處，其氣－液界面和固－液界面兩切線把液相夾在其中時所成的角。

應用領域

     1、TFT-LCD面板行業：玻璃面板潔凈度與鍍膜質量測量；TFT打印電路、彩色濾    光片、 ITO導體膠卷等前涂層質量測量

   2、印刷、塑膠行業：表面清潔與附著質量測量；油墨附著度測量；膠水膠體性質相容性測量；染料的緊扣度

   3、半導體產業：晶圓的潔凈度測量；HMDS的處理控制；CMP的研究測量、光阻與顯影劑的研究

   4、化學材料研究：防水與親水性能材料研究探討；表面活性與清潔劑的張力、濕性；黏性增強與附著表面能測量

      5、IC封裝：基質表面潔凈度；原子合成氧化識別；BGA焊接表面；環氧化物的附著度測量

儀器性能

   本儀器采用現代化工藝制造，儀器采用先進的專用CCD數字?jǐn)z像機，配備高分辨率變焦式顯微鏡和高亮度LED背景光源系統，搭配三維樣品臺，可進行工作臺上下、左右、前后等方向移動。實現微量進樣及上下、左右精密移動。同時還設計了伸縮桿結構工作臺，能適應在不同用戶材料厚度加大的場合。儀器框架可以根據式樣的大小適量調節，擴大了儀器的使用范圍。軟件搭配修正功能，測試多次后的結果可以同時保存在同一報告下，能讓用戶更好的對材料數據進行管控。該儀器設計美觀大方、操作簡單、符合用戶所需。適用于各種行業測定接觸角的用戶

提升品管的要求

  光學接觸角測量?jī)x:是一種簡單、快速、靈敏的方法測量固體表面的潤濕性。且可間接測量固體表面能與液體表面張力。以下為測試方法比較表:

產品特點

1、專業級的高精度注射系統，液滴控制精度可達為0.01μ

2、可調亮度LED冷光源系統（壽命20000H），更清晰的成像，同時避免額外熱度所導致的小液滴揮發

3、采用高性能日本原裝進口工業相機，無失真遠心鏡頭，確保成像效果。

4、采用USB2.0標準接口，數據傳輸速度快，兼容性高

5、高強度航空鋁合金結構，模塊化設計理念，可配置各種常用測量附件

6、自主研發的集成芯片電路控制，保證儀器正常運行

7、多種輔助模塊選取，滿足更多的外部測試條件

8、國內首家提供德國進口的接觸角測量校準樣品，確保測量結果精確無誤

9、光學系統可進行傾斜度調節，適合超低角度測量和疏水材料測量

10、專業的接觸角分析方法，更適合多種材料接觸角測量

11、高速全自動操作測量（0.01S出結果），且直觀讀取數據結果

12、表面接觸角分析模塊，更簡捷的操作，更準確的結果

13、視頻快速測試數據，可連續性測試接觸角形態變化

14、多種數據導出功能，測量數據一鍵導出實驗報告

儀器參數

1、接觸角測量范圍：0-180⁰

2、接觸角測量分辨率：±0.001⁰

3、電動傾斜樣品臺精度：0.001°

4、高精度注射系統精度：0.01μl

5、表界面張力測量范圍：0-1000mN/m；測量精度：0.01 mN/m

6、接觸角高精密儀器校準片：德國原裝進口接觸角角度校準標準片3°5°8° 60°90°120°115°（選配）

接觸角專業測量方法

1、座滴法（sessile drop）;

2、懸滴法（pendant drop）;

3、薄膜法（lamella method）;

4、擄泡法（Captive bubble method）;

5、包覆纖維法（wetted fiber）;

6、纖維座滴法（sessle fiber drop）;

軟件介紹

1、接觸角多元化分析方式：全自動擬合法，半自動擬合法，手動水平測量，手動斜面測量，寬高測量法，人工切線法等

2、多元化軟件計算方法：圓環擬合法(40度以下)；橢圓擬合法(40-120度)；Young-Lapalacer擬合法(120度以上)

3、精準的表面自由能計算：Fowks法，OWRK法，ZismanPlot法，EOS法（軟件中預裝部分液體數據庫，可自行建立液體性能參數）

4、表面能粘附功計算

5、一鍵式軟件測量操作： 【按空格鍵】--打開攝像頭；【按2鍵】--高精度的進行全自動測量

6、不規則產品測試拓展：凹凸面測試，曲面測試，滾動角測試,前進角后退角測試，高低溫接觸角測試

7、高速拍照方式：?jiǎn)螐?連續/錄像；錄像任意電影單張導出；錄像視頻可自動快速測量

8、細致化數據庫管理：導出Excel表格數據 word圖片數據；更直觀的不限數據圖文并茂數據報告

硬件概述

1、主機外形尺寸：820（長）*320（寬）*580（高）

2、主機凈重：25KG

3、工作臺面尺寸：120mm*150mm

4、工作臺移動：上下50mm; 左右50mm; 前后30mm

5、工作樣品臺溫度：≥300℃±1℃

6、樣品臺尺寸：10寸

7、進樣器移動：上下100mm;  左右100mm

8、顯微鏡移動：前后180mm（微調3mm）

9、顯微鏡：0.7-4.5遠心變倍變焦顯微鏡

10、光學系統：SONY原裝進口高速工業級芯片；25幀/60幀/150幀/300幀/秒（選配）

11、鏡頭角度可調試：仰視、平視、俯視多視角觀察

12、光源：LED可調節藍色基調工業級冷光源；使用壽命可高達兩萬小時

13、電源及功率：220V / 60HZ

符合國家的相關標準

1、GB/T 24368-2009(玻璃表面疏水污染物檢測)

2、SY/T5153-2007（油藏巖石潤濕性測定方法）

3、GB/T 24622-2009/IEC/TS 62073：2003（絕緣子表面濕潤性測量標準）

4、ASTM D 724-99（2003）（紙的表面可濕性的試驗方法）

5、ASTM D5946-2004（塑料薄膜與水接觸角度的測量）

6、ISO15989（塑料薄膜和薄板電暈處理薄膜的水接觸角度的測量）

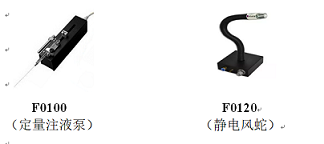

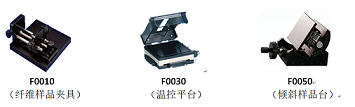

儀器附件（選配）

設備清單
