自動變倍自動對焦

IDV全自動數碼顯微鏡

IDV全自動數碼顯微鏡是京百卓顯推出的一款一體數字化顯微鏡。擁有的對焦變焦技術，以其設計，將顯微鏡，相機，光源高度集成，可實現倍率，亮度數字化，參數化；測量免定標；全程齊焦；無級變倍而實時顯示倍率等多項行業的功能。外形美觀，使用方便。而且輸出接口非常豐富，圖像品質優秀，軟件功能強大。它能夠被廣泛的應用于工業，顯微，科研，教育等多個領域，廣受客戶的青睞！

一、技術特點

1、一體化設計、簡便易用

一體化設計

IDV系列相機是將相機、鏡頭、光源相結合而成的（光源可拆卸），大大的提升了用戶的使用感受；有利于用戶更加快捷、更加便利的觀測物體。

2、全自動對焦、電動變焦、光學倍率（0.73~4.76）

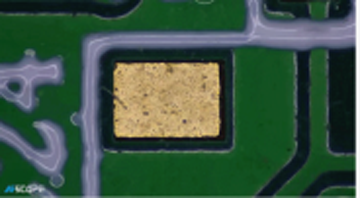

▲ 全自動對焦

△ IDV-500擁有的對焦變焦技術

操作說明：

1、點擊"自動聚焦"模式，程序判斷圖像模糊重新自動聚焦；

2、點擊"一鍵聚焦"模式，可通過鼠標點擊實現一次自動聚焦，不同焦平面需再次點擊一鍵聚焦。

3、點擊"手動聚焦"模式，拉動聚焦進度條，可調節聚焦數值，手動模式下，鼠標放置在聚焦進度條上可滾動鼠標滾輪實現調節聚焦位置。

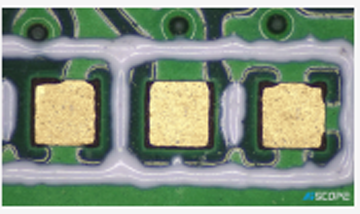

▲ 電動變焦

△ 此功能讓用戶操作起來十分方便，變焦過程平穩，效果↑佳。

△ 無級電動變倍，全程清晰。

（圖4-電動變焦）

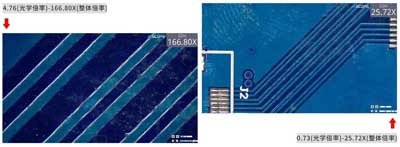

▲ 光學倍率（0.73~4.76）

3、實時顯示當前放大倍率

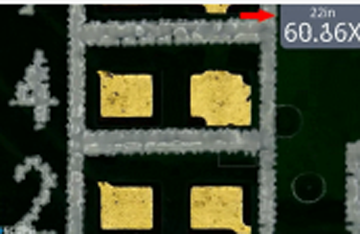

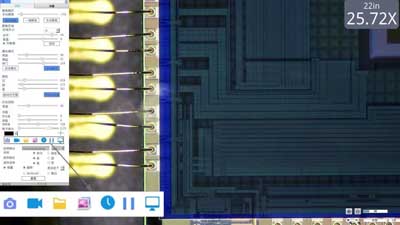

▲ 實時放大倍率（數值跟著圖像變化）

△ 實時倍率有助于用戶在使用產品時，更加的快捷明了的獲取數值。

（圖7-實時放大倍率）

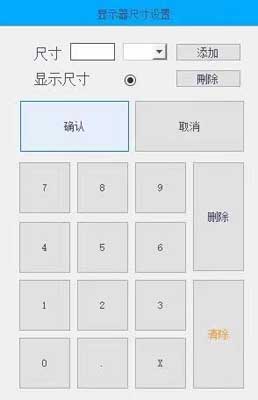

▲ "顯示屏尺寸設置"圖標

△ 為了滿足更多用戶的使用需求，也可點擊此圖標，來設置當前顯示屏的尺寸大小，根據不同的顯示屏尺寸自動計算當前放大倍率，倍率顯示在屏幕的右上方。

4、集成聯動LED光源

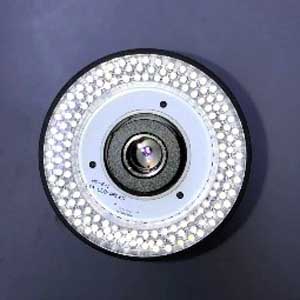

▲ LED光源

△ 根據周圍環境的明暗程度，可調節補光燈的亮度（范圍1~200，默認50），有利于用戶更好的觀察被測物。

（圖9-亮度調節）

5、擁有優異的HDR功能

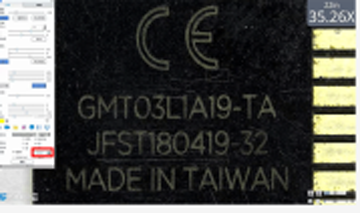

▲ HDR（寬動態）

△ 超寬動態范圍，表現層次豐富，色彩空間更廣，每一次畫面都能精致呈現。

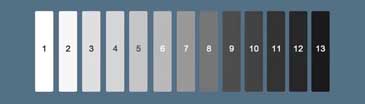

△ 動態范圍從低到高的變化（讓用戶更好、更清晰的觀測被測物的細節）。

（圖11-HDR）

6、支持鼠標、腳踏板等多種控制接口

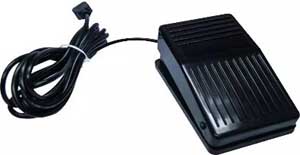

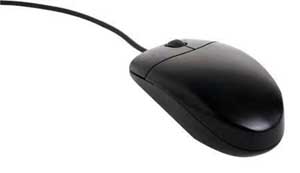

鼠標（操作界面） ……………… 腳踏板（快捷拍照）

7、可提供 DC12V/1A 電源輸出

8、支持U盤存儲

二、豐富多樣的功能

1、測量界面

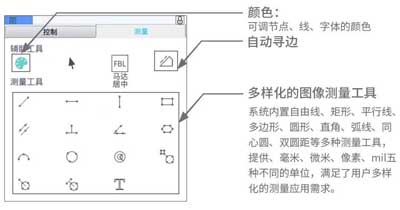

▲ HDMI連接顯示器：系統內置測量功能

△ 點擊（↖）圖標，可切換測量模式和聚焦模式。

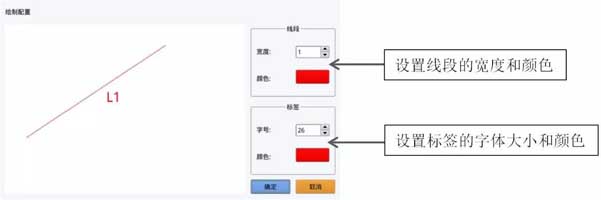

▲ "顏色設置" 圖標（圖片）

△ 下圖為設置界面，操作方便

2、HDMI連接顯示器顯示

▲ 控制界面的功能

△ 拍照（圖片自動保存至U盤）、錄像（最大時長2h≈4G）、文件預覽（可查看已保存的圖片）、圖片對比（屏幕左邊為實時視頻界面，右邊為選定的圖片）、時間設置（根據用戶的需求，時間可自定義）、圖像凍結（點擊凍結，圖像窗口將靜止不變，有利于客戶觀察物體）、顯示屏尺寸設置等功能。

（圖14-顯示界面）

相機具備的模式與功能：

1、語言模式：點擊菜單左上角，有簡體中文、英文、繁體、日文可供選擇。

2、鎖定菜單：點擊菜單右上角的"鎖"圖標可切換菜單顯示狀態。

3、聚焦區域：可變換對焦框的大小，也可調整聚焦框水平或垂直位置。

4、曝光：

*"自動"曝光時，可拉動"亮度"進度條，調節亮度；

*"手動"曝光時，可拉動"增益"進度條，調節增益，可拉動"快門"進度條，調節快門；

*重置默認自動曝光。

5、白平衡：

*"自動"白平衡：在不同色溫條件下實現自動白平衡；

*"手動"白平衡：可拉動"紅綠藍"進度條，調節"紅綠藍"色值。

6、對比度：數值可調節0~15，重置默認數值為0。

7、銳度：數值可調節0~15，重置默認數值為4。

8、飽和度：數值可調節0~254，重置默認數值為128。

9、電子放大：需點選Ezoom，數值可調節0~28.56（未點選Ezoom時，為數字放大）

10、十字線工具：可調節橫縱線數量、顏色和位置。

11、倒置：屏幕上的視頻垂直方向同實際相反。

12、 翻轉：屏幕上的視頻水平方向同實際相反。

13、抗屏閃：抵抗外界帶來的干擾，使顯示更穩定。

14、黑白模式：有助于用戶在某種特定的環境下進行觀測。

三、外形說明

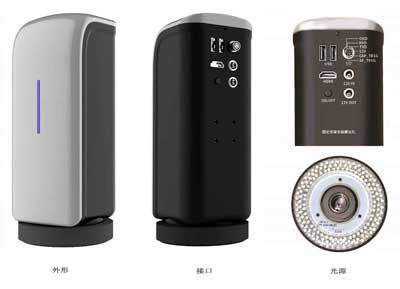

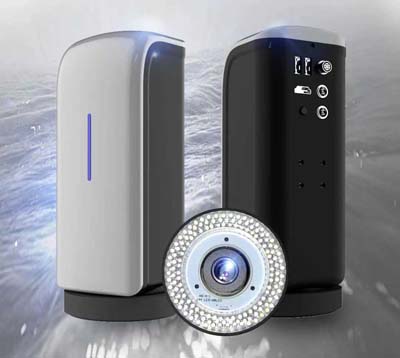

▲ 整機展示

△ 本產品采用的是HRS的6PIN航空母座型號為HR10A-7R-6S，其對應的HRS的6PIN航空公頭型號為HR10A-7P-6P

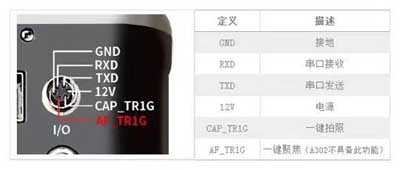

▲I/O針腳定義表

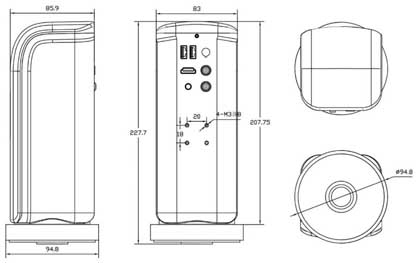

2、外形尺寸結構圖

四、技術參數表
